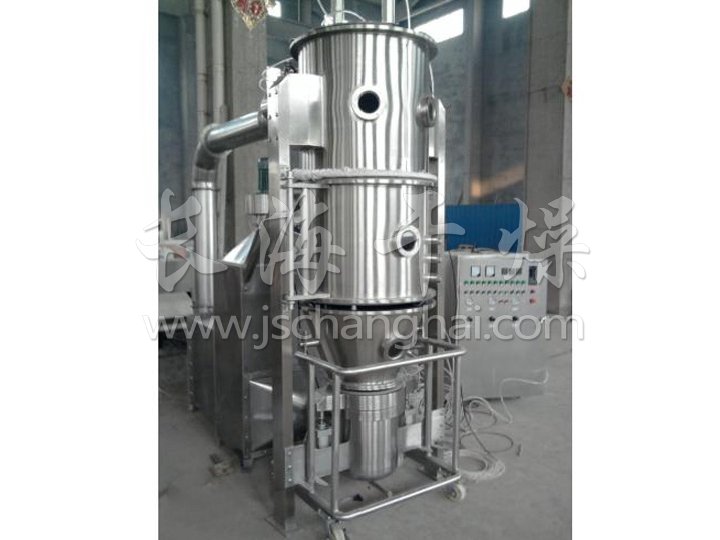

產品概述
本機組是一種可以同時完成干燥和造粒的裝置。按工藝要求可以調節料液泵的壓力、流量、噴孔的大小，得到所需的按一定大小比例的球形顆粒。
本機組工作過程為料液通過隔膜泵高壓輸入，噴出霧狀液滴，然后同熱空氣并流下降，大部分粉粒由塔底排料口收集，廢氣及其微小粉末經旋風分離器分離，廢氣由抽風機排出，粉末由設在旋風分離器下端的授粉筒收集，風機出口還可裝備二級除塵裝置，回收率在96－98％以上。

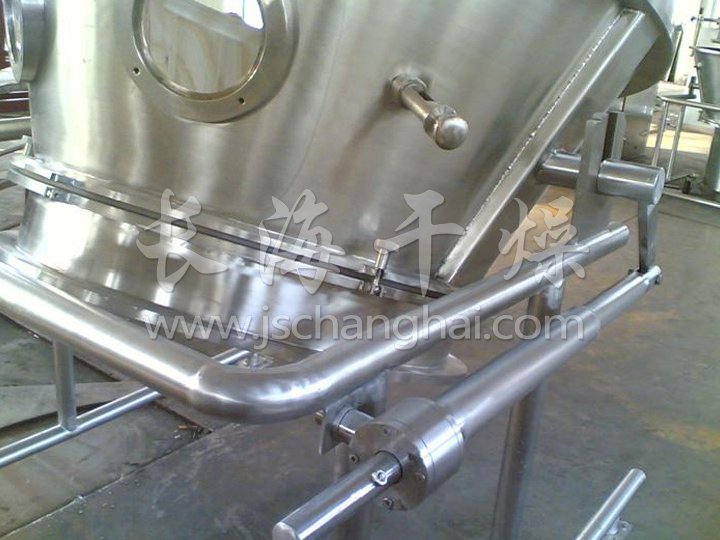

本機組與物料接觸部分的塔體、管道、分離器的材料，均采用SUS304制作。在塔體內部與外殼之間有足夠的保濕層，填充材料為超細玻璃棉，塔體設有觀察門、視鏡、光源及控制儀表，由電器控制操作臺控制和顯示。
產品應用
制藥工業：片劑、沖劑、膠囊劑顆粒；低糖、無糖的中成藥顆粒； 食品：可可、咖啡、奶粉、顆粒果汁、調味品等； 其它行業：農藥、飼料、化肥、顏料、染料等。
產品特點
1、干燥速度快，料液經霧化后表面積大大增加，在熱風氣流中，瞬間就可蒸發95％－98％的水份，完成干燥的時間僅需要十幾秒到數十秒種，特別適用于熱敏性物料的干燥。
2、所有產品為球狀顆粒，粒度均勻，流動性好，溶解性好，產品純度高，質量好。
3、使用范圍廣，根據物料的特性，可以用熱風干燥， 也可以用冷風造粒，對物料的適應性強。
4、操作簡單穩定，控制方便，容易實現自動化作業。

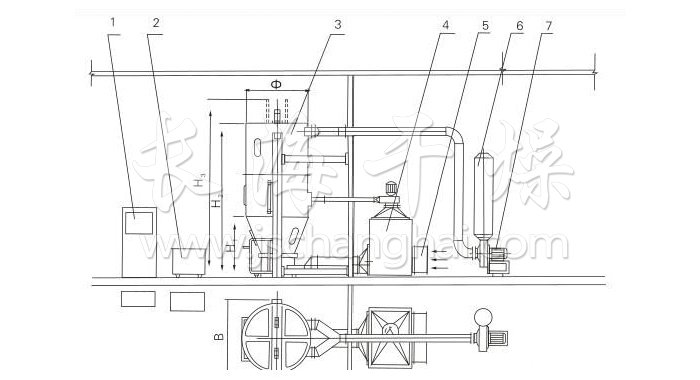

結構示意圖
1、控制柜 2、輸液小車 3、主機 4、換熱柜 5、亞高效過濾器 6、消聲器 7、引風機
技術參數
| 項 目 | 單位/機型 | PGL-3B | PGL-5B | PGL-10B | PGL-20B | PGL-30B | PGL-80B | PGL-120B | |
| 流浸膏 | ^小 | kg/h | 2 | 4 | 5 | 10 | 20 | 60 | 100 |
| ^大 | kg/h | 4 | 6 | 15 | 30 | 40 | 100 | 140 | |
| 沸騰能力 | ^小 | kg/批 | 2 | 6 | 10 | 30 | 60 | 100 | 150 |
| ^大 | kg/批 | 6 | 15 | 30 | 80 | 160 | 250 | 450 | |
| 液體比重 | kg/L | ≤1.30 | |||||||
| 原料容器量 | L | 26 | 50 | 220 | 420 | 620 | 980 | 1600 | |
| 容器直徑 | mm | 400 | 550 | 770 | 1000 | 1200 | 1400 | 1600 | |
| 引風機功率 | kw | 3.0 | 5.5 | 7.5 | 11 | 15 | 18.5 | 30 | |
| 輔風機功率 | kw | 0.35 | 0.75 | 0.75 | 1.20 | 2.20 | 2.20 | 4 | |
| 蒸汽 | 耗量 | kg/h | 40 | 70 | 99 | 210 | 300 | 366 | 465 |
| 壓力 | Mpa | 0.40-0.60 | |||||||
| 電熱型功率 | kw | 9 | 15 | 21 | 25.5 | 51.5 | 60 | 75 | |
| 壓縮空氣 | 耗量 | m3/min | 0.5 | 0.8 | 0.8 | 0.9 | 1.1 | 1.3 | 1.8 |
| 壓力 | Mpa | 0.40-0.60 | |||||||
| 作業溫度 | °C | 室溫-160°C自動調節 | |||||||
| 產品水份 | % | ≥0.2 | |||||||
| 物料收得率 | % | ≥99 | |||||||
| 設備噪音 | dB | <77 | |||||||
| 主機尺寸 | Φ | mm | 400 | 550 | 770 | 1000 | 1200 | 1400 | 1600 |
| H1 | mm | 940 | 1050 | 1070 | 1220 | 1570 | 1590 | 1690 | |
| H2 | mm | 1900 | 2360 | 2680 | 3150 | 3630 | 4120 | 5050 | |
| H3 | mm | 2050 | 2590 | 3020 | 3600 | 4180 | 4770 | 5800 | |
| B | mm | 740 | 890 | 1110 | 1420 | 1620 | 1820 | 2100 | |
選型例：要求每批次處理流浸膏量 I=120kg（含固量為30%）、種子量II=60kg，可由I、II得出理論成品量 M=mI+mII=120kgx30%+60kg=96kg，工作時間T=120kg/30kg/h=4h,技術參數欄中可查出沸騰量為標準載荷范圍，故以每班完成兩個批次，選用PGL-30型較為適宜。
